1GSPS、16-bit、2通道任意波形发生器 PXIe-X2112

时间：2025-06-08 来源：

1、产品简介

PXIe-X2112合肥中科采象科技有限公司自主研发的一款1GSPS、16-bit、2通道任意波形发生器。该模块具有高性能FPGA，板载4GB DDR4大容量缓存，支持生成高速且精密的任意波形，为用户提供精准的测试信号，满足各种复杂测试和仿真的应用需求。

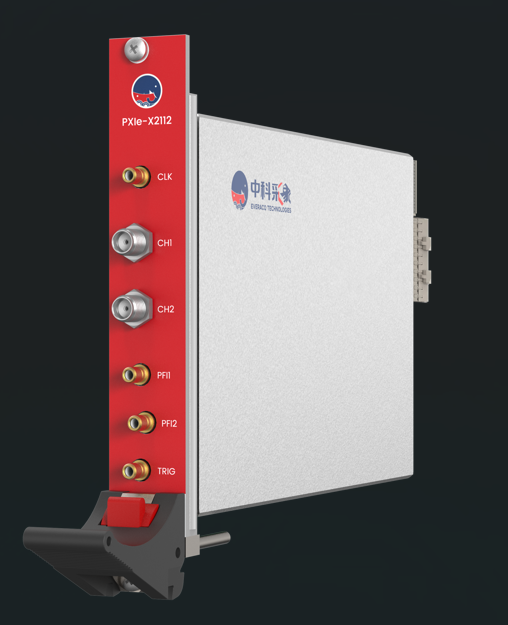

2、产品图片

3、功能特点

l 高速、高精度、多通道：1GSPS、16-bit、2通道

l 易集成：开放FPGA，支持用户自定义算法

l 大容量缓存：4GB DDR4缓存

l 适用性强：适用于Windows和Linux系统

4、应用场景

l 高速瞬态信号记录

l 宽带信号分析

l 中频信号采集

l 质谱分析

l 核与粒子物理实验

l 激光雷达回波采集

l 科研与军工

5、技术参数

更新率	1GSPS
垂直分辨率	16-bit
通道数	2通道
连接器	SMA
模拟带宽	DC-300MHz@0.25Vpp/0.5Vpp、DC-150MHz@1Vpp/2Vpp、DC-80MHz@5Vpp/10Vpp
耦合方式	DC耦合
输入阻抗	50Ω
Vpp	0.25Vpp/0.5Vpp/1Vpp/2Vpp/5Vpp/10Vpp
触发模式	单次触发、正常触发、自动触发
触发源	通道自触发、强制触发、外触发、系统触发
外部触发输入	1路，模拟触发，SMB连接器
外部时钟输入	1路，10MHz方波，SMB连接器
时钟源	板载时钟、外部时钟、系统同步时钟
PFI	双向通用I/O接口：2路，SMB连接器
总线	PCIe gen 3 ×8
板载缓存	4GB DDR4
功耗	30W
工作环境	-20°C~+50°C，10%~90%RH 无冷凝
存储温度	-30°C~+70°C
尺寸	PXIe 3U/1Slot，20mm×100mm×160mm(W×D×H)
操作系统	Win7及以上 32位/64位；Linux 64位
