精密授时及同步触发模块PXIe-X3010

时间：2025-06-09 来源：

1、产品简介

PXIe-X3010是合肥中科采象科技有限公司自主研发的一款精密授时及同步触发模块，支持GPS、White Rabbit外部授时接口，同步精度和时钟精度最高可达5ps（RMS），可轻松构建多机箱、多通道、高精度同步采集系统。该模块搭配XCKU060高性能FPGA，板载2GB DDR4大容量缓存，方便用户和OEM产商集成自定义实时信号处理算法。

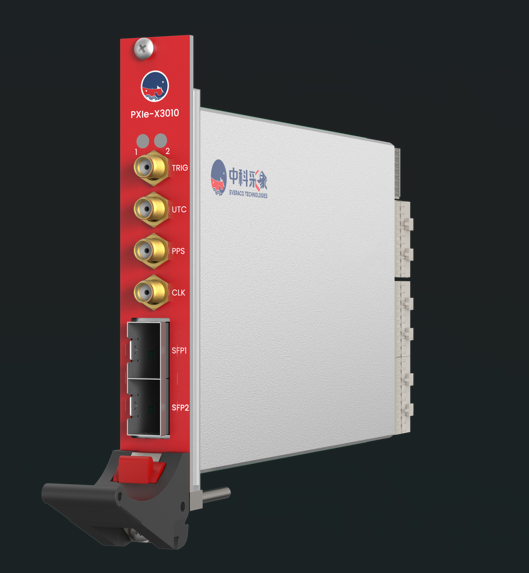

2、产品图片

3、功能特点

l 精度高：同步精度和时钟精度最高可达5ps（RMS）

l 易扩展：支持多通道、多机箱扩展

l 易集成：开放FPGA，支持用户自定义算法

l 大容量缓存：2GB DDR4缓存

l 适用性强：适用于Windows和Linux系统

4、应用场景

l 高速瞬态信号记录

l 宽带信号分析

l 中频信号采集

l 质谱分析

l 核与粒子物理实验

l 激光雷达回波采集

l 科研与军工

5、技术参数

外部授时	GPS、White Rabbit
同步精度	5ps（RMS）
时钟精度	5ps（RMS）
UTC	1路，LVTTL，SMA连接器
PPS	1路，LVTTL，SMA连接器
外部时钟输入	1路，10MHz方波，SMA连接器
时钟源	板载时钟、外部时钟、系统同步时钟
触发模式	单次触发、正常触发、自动触发
触发源	强制触发、外触发、系统触发
外部触发输入	1路，模拟触发，SMA连接器
SFP	光纤接口：2路，10Gbps，SFP+端口
总线	PCIe gen3 ×8
板载缓存	2GB DDR4
功耗	14W
工作环境	-20°C~+50°C，10%~90%RH 无冷凝
存储温度	-30°C~+70°C
尺寸	PXIe 3U/1Slot，20mm×100mm×160mm(W×D×H)
操作系统	Win7及以上 32位/64位；Linux 64位
