1、产品简介
PXIe-X1318是合肥中科采象科技有限公司自主研发的一款15ps（RMS）、8通道精密时间测量模块，支持精准测量飞行时间、捕捉脉冲间隔和频率计数，多通道同步工作可同时处理多个测量任务，工作效率显著，满足用户在不同场景下的高要求时间测量需求。

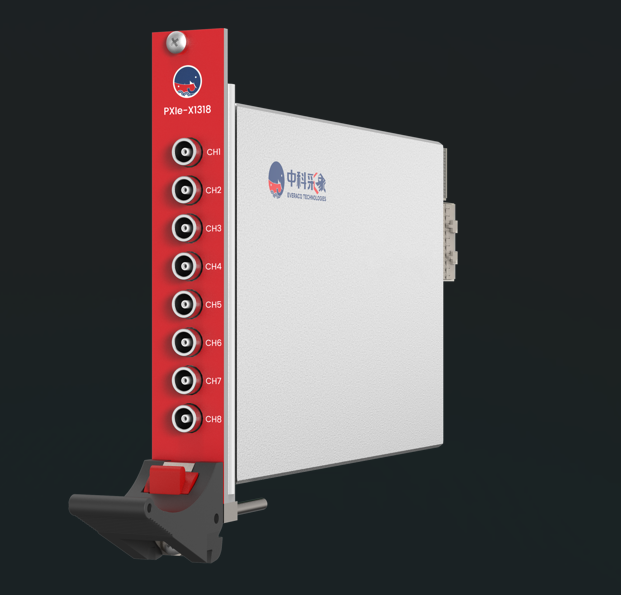

2、产品图片
3、功能特点
l 精度高：时间测量精度最高可达15ps（RMS）
l 易扩展：支持多通道、多机箱扩展
l 易集成：开放FPGA，支持用户自定义算法
l 适用性强：适用于Windows和Linux系统
4、应用场景
l 高速瞬态信号记录
l 宽带信号分析
l 中频信号分析
l 质谱分析
l 核与粒子物理实验
l 激光雷达回波采集
l 科研与军工
5、技术参数
测量内容 | 上升沿时间、下降沿时间、脉宽 |
时间测量精度 | 15ps（RMS） |
通道数 | 8通道 |
连接器 | Lemo |
耦合方式 | DC耦合 |
输入阻抗 | 50Ω |
输入量程 | ±5Vpp |
总线 | PCIe gen 2 ×8 |
板载缓存 | 2GB DDR3 |
功耗 | 15W |
工作环境 | -20°C~+50°C，10%~90%RH 无冷凝 |
存储温度 | -30°C~+70°C |
尺寸 | PXIe 3U/1Slot，20mm×100mm×160mm(W×D×H) |
操作系统 | Win7及以上 32位/64位；Linux 64位 |
