125MSPS、16-bit、4通道高速数字化仪 PCIe-X1063

时间：2025-06-09 来源：

1、产品简介

PCIe-X1063是合肥中科采象科技有限公司自主研发的一款125MSPS、16-bit、4通道的高速数字化仪，采用高速大容量数据缓存和高速数据交换技术，适用于高速、瞬态信号的精确捕获，可用于构建多通道、高精度、同步采集系统。

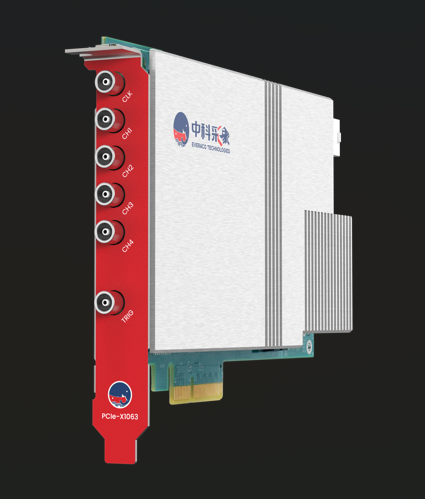

2、产品图片

3、功能特点

l 高速、高精度：125MSPS、16-bit

l 通道数：4通道

l 模拟带宽：DC-55MHz

l DC/AC耦合，软件可选

l 50Ω/1MΩ输入阻抗，软件可选

l 同步：多通道同步采集，同步精度高达100ps(RMS)

l 多量程：支持“±0.5V、±1V、±5V、±10V”4 个输入量程范围

l 易集成：开放FPGA，支持用户自定义算法

l 1路外部触发接口、1路外部时钟接口

l 1GB DDR3缓存

l 适用于Windows和Linux系统

4、应用场景

l 高速瞬态信号记录

l 宽带信号分析

l 中频信号采集

l 质谱分析

l 核与粒子物理实验

l 激光雷达回波采集

l 科研与军工

5、技术参数

采样率	125MSPS
垂直分辨率	16-bit
通道数	4通道
连接器	LEMO
模拟带宽	DC-55MHz
耦合方式	DC/AC耦合，软件可选
输入阻抗	50Ω/1MΩ，软件可选
输入量程	±0.5V、±1V、±5V、±10V，软件可选
有效位	11.8-bit@10MHz
同步性	<100ps(RMS)
工作模式	触发模式、流盘模式
触发模式	单次触发、正常触发、自动触发
触发源	通道自触发、强制触发、外触发
TRIG	外部触发接口：1路，模拟触发，LEMO连接器
CLK	外部时钟接口：1路，10MHz/100MHz方波/正弦波，LEMO连接器
时钟源	板载时钟、外部时钟
总线	PCIe Gen2.0×4
板载缓存	1GB DDR3
功率	18W
工作环境	-20°C~+50°C，10%~90%RH 无冷凝
存储温度	-30°C~+70°C
尺寸	PCIe 3U/1Slot，20mm×111mm×160mm(W×D×H)
操作系统	Win7及以上 32位/64位；Linux 64位
