1、产品简介
PXIe-X1048是合肥中科采象科技有限公司自主研发的一款500MSPS、14-bit、8通道的高速数字化仪，结合高速大容量数据缓存和高速数据交换技术，适合于高速、瞬态信号的精确捕获，可用于构建多通道、高精度、同步采集系统。

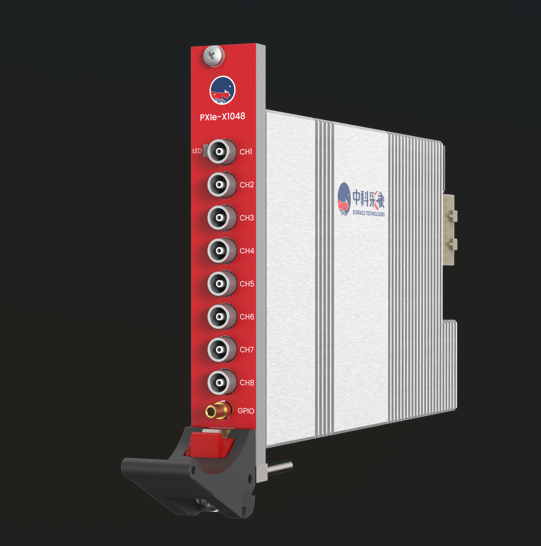

2、产品图片
3、功能特点
l 高速、高精度、多通道：500MSPS、14-bit、8通道
l 多通道同步采集，同步精度高达10ps（RMS）
l 易扩展：支持多通道、多机箱扩展
l 易集成：开放FPGA，支持用户自定义算法
l 大容量缓存：4GB DDR4缓存
l 适用性强：适用于Windows和Linux系统
4、应用场景
l 高速瞬态信号记录
l 宽带信号分析
l 中频信号采集
l 质谱分析
l 核与粒子物理实验
l 激光雷达回波采集
l 科研与军工
5、技术参数
采样率 | 500MSPS |
垂直分辨率 | 14-bit |
通道数 | 8通道 |
连接器 | LEMO |
模拟带宽 | DC-200MHz |
耦合方式 | DC耦合 |
输入阻抗 | 50Ω |
输入量程 | 1.8Vpp |
有效位 | 10.2-bit@98MHz |
同步性 | <10ps(RMS) |
工作模式 | 触发模式、流盘模式 |
触发模式 | 单次触发、正常触发、自动触发 |
触发源 | 通道自触发、强制触发、系统触发、外触发 |
GPIO | 通用双向I/O接口：1路、SMB连接器 |
时钟源 | 板载时钟、系统同步时钟 |
总线 | PCIe gen 3 ×8 |
板载缓存 | 4GB DDR4 |
功耗 | 30W |
工作环境 | -20°C~+50°C，10%~90%RH 无冷凝 |
存储温度 | -30°C~+70°C |
尺寸 | PXIe 3U/1 slot，20mm×100mm×160mm(W×D×H) |
操作系统 | Win7及以上 32位/64位；Linux 64位 |
