N83586 系列高精度多通道可编程电池模拟器

时间:2025-09-30 来源:

产品特点

  • 电压范围:0~5V/0~6V/0~15V

  • 电压精度高达0.6mV

  • 电压纹波噪声低至2mVrms

  • 内置8路高精度DVM测量,支持AC+DC有效值测量

  • 电流范围:±1A/±2A/±3A/±5A

  • μA级电流测量精度,自动量程

  • 单机8通道,通道间隔离,支持串联

  • 支持电池模拟、内阻模拟、SOC模拟、故障模拟等功能

  • 支持主动/被动均衡测试

  • 支持LAN、RS232通讯接口,LAN双接口

功能与优势

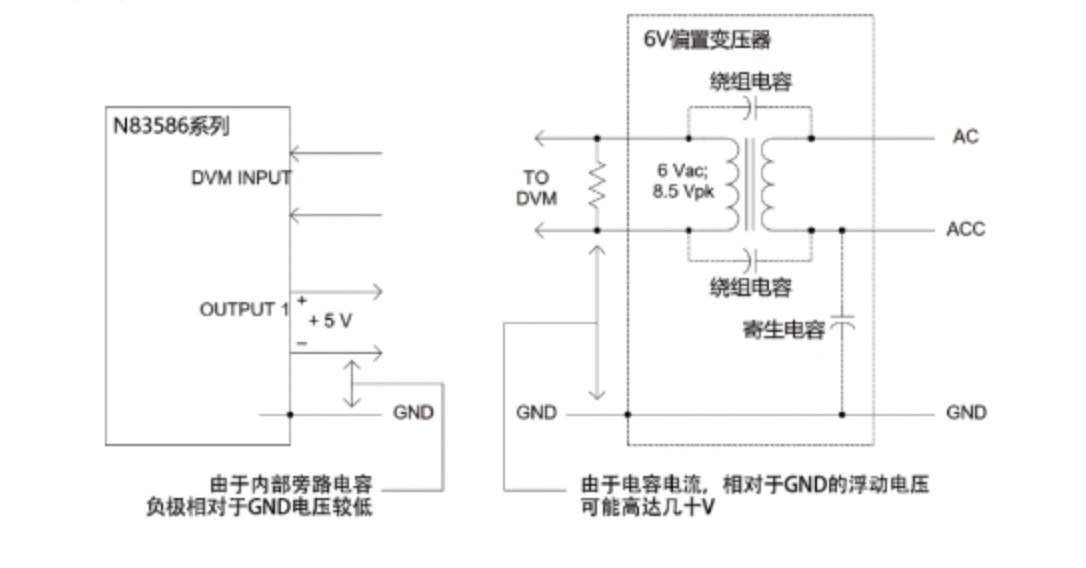

高精度DVM测量,降低测试成本

N83586系列不仅提供电池模拟功能,还提供基础电路测量功能,内置8路高精度DVM数字电压表直接测量电路中TP点电压,无需外购DVM进行测试,为客户节省测试成本。N83586系列的DVM测量电压范围-30V~+30V,支持DC电压、AC+DC电压测量,测量频率宽至45Hz~20kHz,可直接应用于主输出浮动的电路测量。

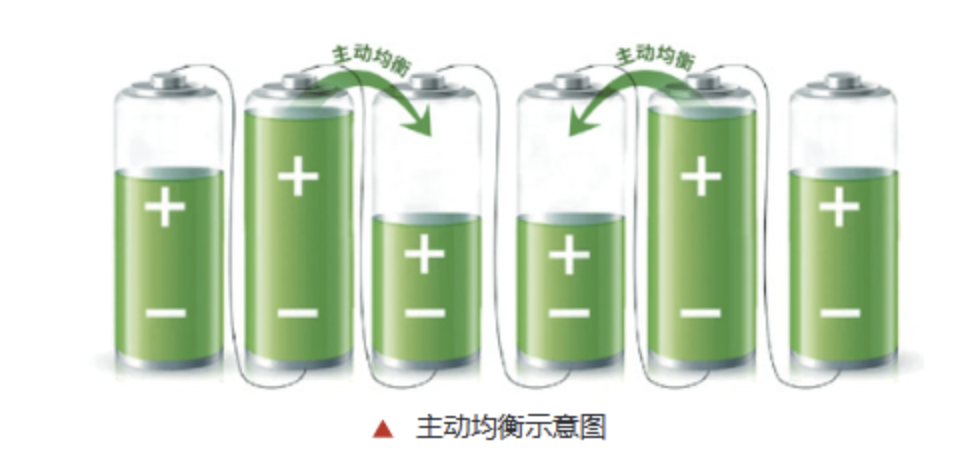

支持主动/被动均衡测试

N83586采用双向设计,每通道均可独立控制电流输入输出方向,用户可自定义电池充放电模型并通过专用上位机进行实时控制,完全满足BMS主动/被动均衡测试要求。


超高精度,支持静态功耗测试

N83586基本精度高,电流精度高达1μA。通过N83586给被测产品供电,可直观测试出被测产品在待机状态下静态功耗,筛选出不合格的产品,确保产品出厂后待机工作时间在标称范围之内。


电池模拟特性功能,适配各种BMS芯片测试

N83586系列电池模拟器支持电源模式、充电模式、电池模拟、SOC测试、SEQ编辑功能、故障模拟等多种电池模拟功能和特性。一台仪器可实现多种用途,精简测试设备,优化测试流程。且N83586内部电路针对不同芯片进行优化,可适配各种规格BMS芯片测试。N83586可测试待机静态功耗,创建任意规格的电池模型,具有强大的保护功能,无任何电池安全隐患和风险

应用领域

  • 新能源汽车/无人机/储能BMS(电池管理系统)、CMS(超容管理系统),电池保护板测试。

  • 便携式消费类电子产品研发与测试,如手机、蓝牙耳机、智能手表。

  • 电动工具类产品生产测试,如电动螺丝刀。

  • 电池供电、小功率电源类如DC-DC、无线充电等产品测试。

  • 电池维护设备测试。

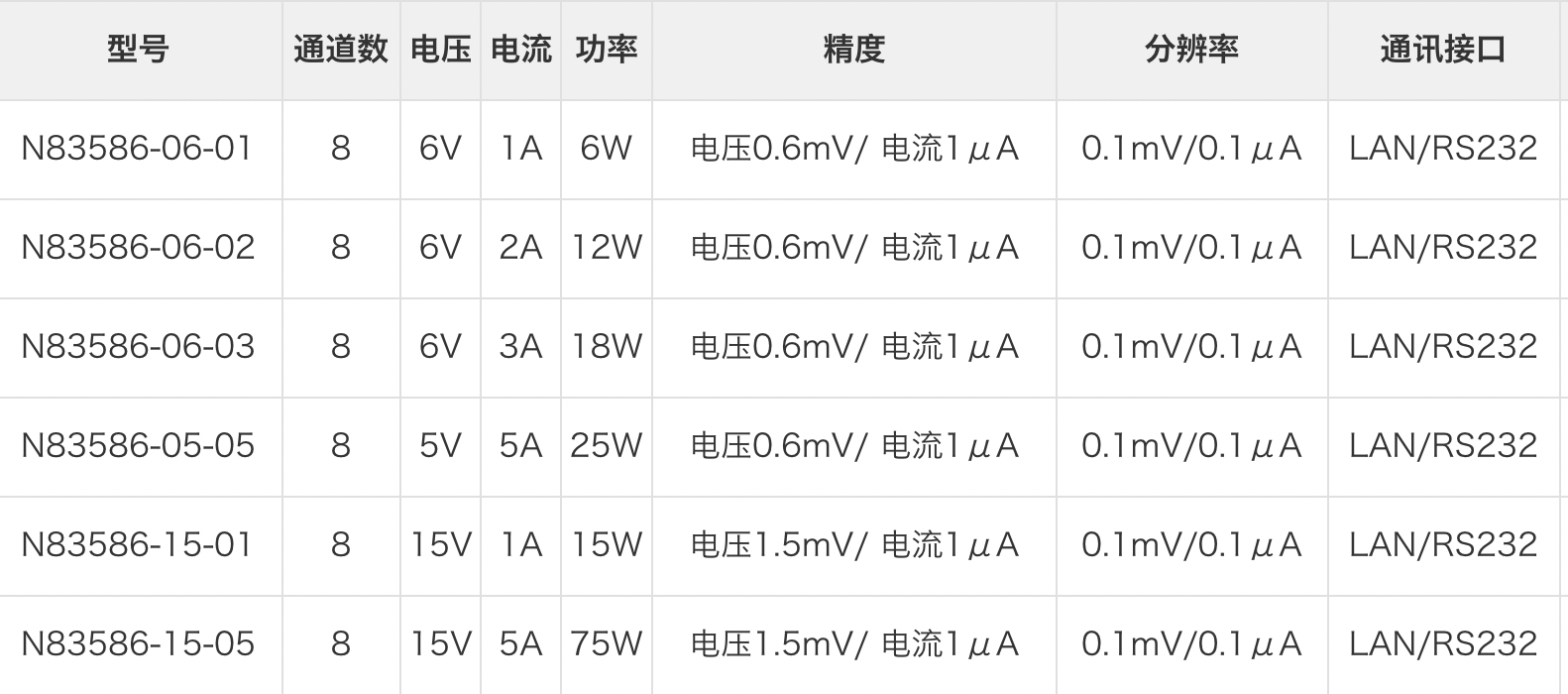

产品型号
