N62100系列高性能桌面式电子负载

产品简介

N62100 系列是一款高性能的桌面式直流电子负载，支持 CC，CV，CR，CP，CV+CC，CV+CR(CR-LED)，CR+CC，CP+CC 等 8 种测 试模式，满足不同待测物需求。产品具备 LED 仿真测试、OCP/OPP/OVP 测试、负载效应测试、短路模拟、动态扫描、时间测量、阻抗模拟等多种功能，且可以选配快充测试模块，可广泛用于工业电源、移动电源、电子元器件、快充适配器的性能及老化测试等场景。

应用领域

• AC/DC电源、DC/DC转换器、LED电源、通信电源等中小功率电源测试

• 汽车线束、连接器、保险丝、继电器、中央电器盒等器件类测试

• 锂电池、蓄电池、超级电容等放电测试

• 手机快充适配器、快充移动电源测试

主要特点

注【1】：仅N62115-150-20、N62130-150-40支持选配

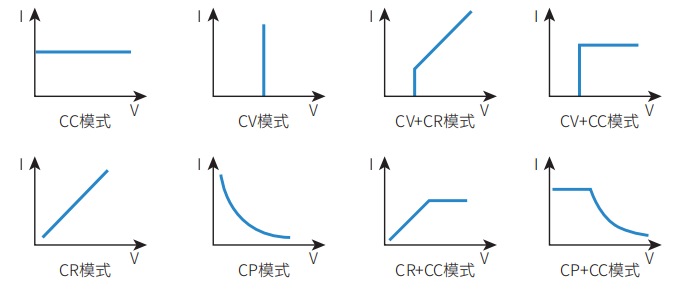

多种工作模式选择

CR+CC、CV+CR、CP+CC四种组合工作模式。如CR+CC适合电源的开机测试，防止电源开机过电流保护；CV+CR可取代Von点的 设定应用；CV+CC可模拟电池充电的工作模式转换过程等，用户可根据自己的实际情况选择不同的工作模式进行测试。

LED模拟功能，LED电源测试更真实

LED驱动电源是恒流源，输出电流稳定且不能大于LED额定电流，以避免加速LED衰老损坏。LED等效为电阻Rd与电压源Vf的串联，其I-V曲线在工作点（V0，I0）处的切线与真实LED非线性I-V曲线等效。由于LED的I-V曲线是非线性的，对于LED电源的测试需求，常规的电子负载CR或CV模式并不适合，因此需要采用更复杂的负载模型来模拟LED的行为。

N62100系列高性能桌面式电子负载提供LED模拟功能，用户需设置LED电源额定电流、LED工作电压、电阻系数共3个参数，即可真实模拟LED的拉载特性测试LED电源。

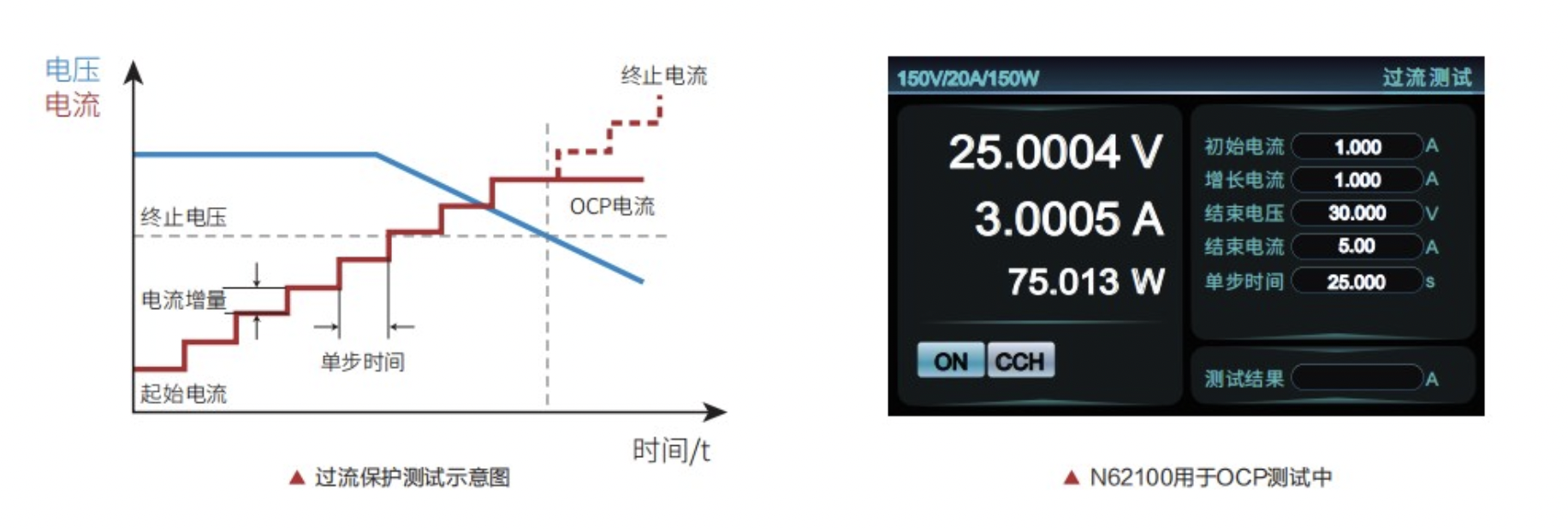

过流保护测试功能，电源OCP测试更快捷

负载提供上升斜坡电流用来测试被测设备电压是否能达到截止电位，以判别电源OCP保护是否正常，通过此测试检查电源过载情况下的被测设备输出响应。

OCP测试时，负载以恒电流模式进行拉载，同时检查被测物电压是否低于终止电压。如被测物电压低于截止电压，则记录此时的拉载电流作为测试结果，并关闭输入，停止测试；如被测物电压高于截止电压，负载增加拉载电流，直到电压低于截止电压或达到最大拉载电流。

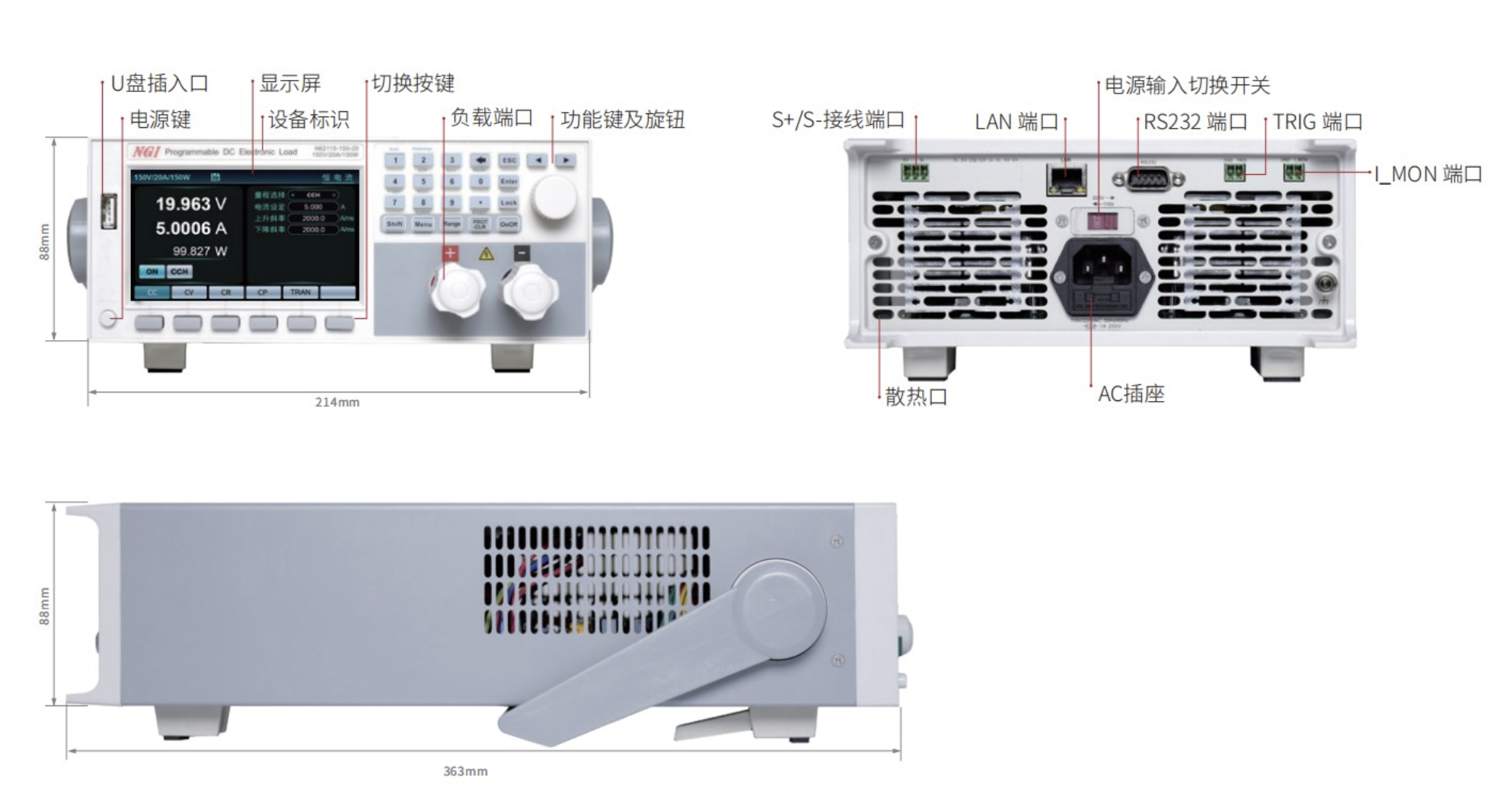

产品尺寸
