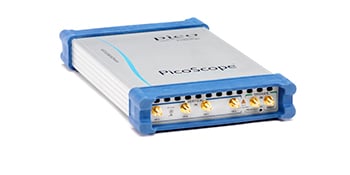

PicoScope® 9300 系列

PicoScope® 9300 系列

产品特点

• 新式采样示波器 20 GHz 带宽 17.5 ps 上升时间

• 电学, 光学和TDR/TDT 模型

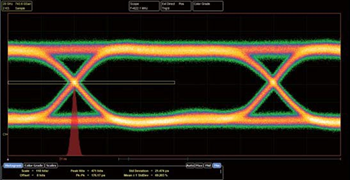

• 拥有业界最快的采样率 NRZ和RZ眼图和测量

• 串行 数据掩模库和本地编辑 直方图和统计测量

• 内置脉冲和时钟发生器 数学计算 FFT和自定义公式

• 直观的Microsoft Windows用户界面

• 集成差分脉冲源 (PicoScope 9311)

• 时钟恢复 (PicoScope 9302 and 9321)

• 光电转换器 (PicoScope 9321）

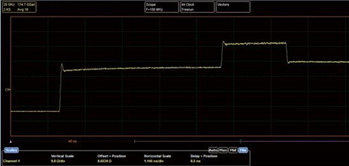

TDR/TDT 分析

PicoScope 9311 and 9312示波器内置差分阶跃信号发生器用于时域反射和是与传输测量。

此功能可测试输电线路、印刷电路 走线、连接器和电缆，分辨率可达15mm.PicoScope 9312 示波器提供外部隧道二极管脉冲头，可以产生正负 200mV，上升时间 40ps的脉冲。

PicoScope 9311 示波器可以直接从其前面板上产生上升时间为 65ps 的大振幅差分脉 冲。它适用于反射和发射信号很小的TDR/TDT应用中。

PicoScope 9300 系列TDR/TDT型号包括具有 1ps分辨率和全面 校准的源纠偏，基准面和测量功能。电压、阻抗和反射系数(ρ ) 可以依据时间或距离进行绘制。

PicoScope 9311 and 9312 提供一套全面的标准配件来支持你的 TDR/TDT测量。配件包括电缆，信号分配器，适配器，衰减器和负载和短路参考。

9.5 GHz 光学模型

PicoScope9321包括一个内置精密光-电转换器。将转换器的输 出送入到示波器的一个输入端 （通过可选的SMA脉冲成形滤波 器）PicoScope 9321 可以分析标准光通信信号，如OC48/ STM16, 4.250 Gb/s 光纤通道和 2xGB以太网。

该示波器可以执 行具有光学参数自动测量功能的眼图测量。其中光学参数包括：消光比，S/N比，眼图高度和眼宽。示波器内置集成时钟恢复模块，用于串行数据11.3 Gb/s.该转换器输入接受单模式 (SM) 和多模式(MM)光纤，并且波长 范围750至1650nm。

应用：

• 串行数据预一致性测试

• 电信服务和生产

• 高分辨率定时和相位分析

• 数 字系统和传输测量 自动化合 格/不合格极限测试

• 快速脉冲和逻辑表征

• 半导体特性

PicoScope 9300 系列视频介绍
